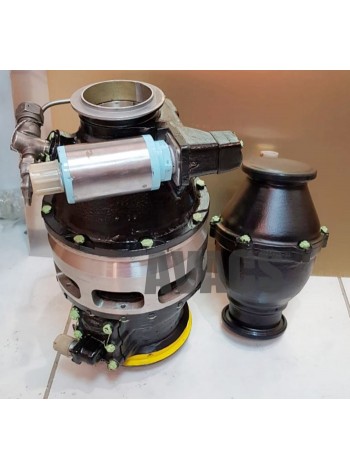

СТВ-3ТПБ

Конструктивно воздушный турбостартер СтВ-3ТПБ состоит из воздушной турбины, редуктора и заслонки постоянного давления.

Конструктивная схема воздушного турбостартера СтВ-3ТПБ

• 1 – электромагнит;
• 2 – пружины;
• 3 – корпус заслонки;
• 4 – ротор турбины;
• 5 – разрезной кожух;
• 6 – втулка;
• 7 – корпус;
• 8 – гайка;
• 9– шарикоподшипник;
• 10 – шестерни;
• 11 – валик-шестерня;
• 12 – подшипник игольчатый;
• 13 – корпус редуктора;
• 14 – трубка подвода масла;
• 15– муфта;
• 16 – опора храповой муфты;
• 17,18,19 – шарикоподшипники;
• 20 – корпус перебора;
• 21 – ведущая шестерня;
• 22 – упор;
• 23 – уплотнение графитовое;
• 24 – сопловой аппарат;
• 25 – опора; 28 – плунжер;
• 26 – шток;
• 27 – седло
