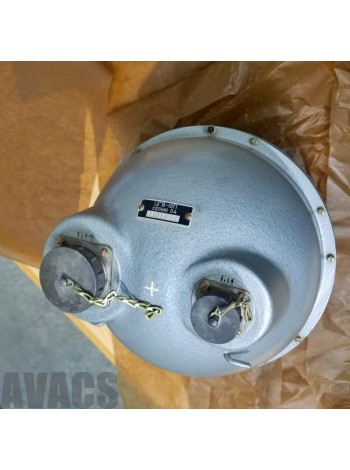

ЦГВ-10П

В состав единой системы гировертикалей входят 3 центральные гироскопические вертикали ЦГВ-10П, установленные на этажерке технического отсека:

- Левая

- Правая

- Контрольная

Центральная гировертикаль ЦГВ-10П предназначена для определения пространственного положения самолета. ЦГВ является двухгироскопной системой силовой стабилизации.

Связь ЦГВ-10П с самолетными.

Cистемами ЦГВ-10П вырабатывают и передают потребителям:

1) сигнал, пропорциональный углам крена и тангажа: - ЦГВ левая – в основной канал САУ, в КПП левого летчика и в основной гироагрегат ГА-3 ТКС-П; - ЦГВ правая – в дублирующий канал САУ, в КПП правого летчика и в контрольный гироагрегат ГА-3 ТКС-П; - ЦГВ контрольная – на указатель крена и тангажа УКТ-2, в УВК, на антенну РЛС-П, в ДИСС-013 и в основной гироагрегат ГА-3 при отказе ЦГВ левой;

2) сигнал «ГОТОВНОСТЬ»: - ЦГВ левая и ЦГВ правая – в основной и дублирующий каналы САУ; - ЦГВ контрольная – в ДИСС-013

3) сигнал «ОТКАЗ»: - ЦГВ левая и ЦГВ правая – на лампы «АРРЕТИР» левого и правого КПП и в РИ-65; - ЦГВ контрольная – на табло «ОТКАЗ ЦГВ КОНТР.» на приборных досках левого и правого летчиков и в РИ-65.
