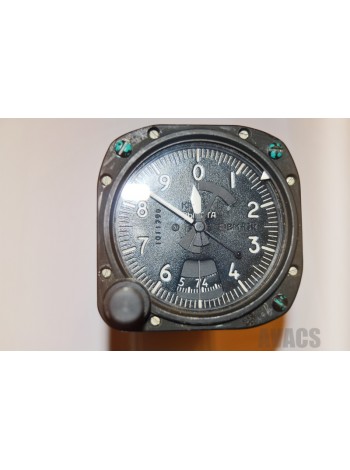

Механический высотомер ВМ-15, предназначен для измерения барометрической высоты в пределах от 0 до 15 км. Основными узлами механизма являются: основание, сектор, узел коробки, мультипликатор и редуктор. Виброустойчив при вибрации в диапазоне частот от 10 до 80 Гц с ускорением l,lg и амплитудой колебаний до 0,5 мм,работоспособен после воздействия ускорения 4g, направленного поочередно по трем взаимно-перпендикулярным направлениям. Устойчив к циклическому изменению температур окружающей среды от -60 до +80°С. Высотомер работоспособен в условиях повышенной влажности (100%) при температуре +40°С, вибропрочен при вибрации в диапазоне частот от 10 до 80 Гц с ускорением до 1,5g и амплитудой колебаний до 0,5 мм.
Транспортирование высотомеров необходимо производить в тарных ящиках.
Назначение | |
Бортовые Системы | Система измерений параметров полета |
Самолет | ИЛ-76 |
Характеристика Агрегаты и Авионика | |
Диапазон частоты | От 10 до 80 Гц с ускорением l,lg и амплитудой колебаний до 0,5 мм. |
Температура окружающей среды | -60 до +60 |
