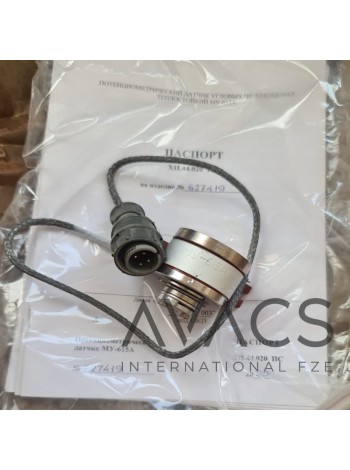

МУ-615А

Потенциометрический датчик угловых перемещений теплостойкий.

МУ-615А предназначен для преобразования угла поворота вала в линейно пропорциональное выходное напряжение Uвых. Преобразователь соответствует требованиям ГОСТ РВ 20.39.304 и KT-160D.

Принцип работы преобразователя угловых перемещений МУ-615М основан на использование эффекта Холла. Конструктивно преобразователь угловых перемещений МУ-615М выполнен в виде корпуса с кабелем; на конце кабеля имеется разъем. В корпусе преобразователя располагается вал, на котором установлен магнит.

В корпусе под магнитом располагается печатная плата, на которой смонтирован интегральный датчик Холла (чувствительный элемент) и радиоэлементы. Основным элементом МУ-615М является интегральный датчик Холла (ДХ), напряжение, на выходе которого, можно выразить следующей зависимостью: Uд.х. = f(B, Iпит д.х.), где: B - проекция вектора индукции магнитного поля (на ось чувствительности датчика Холла); Iпит д.х. - ток питания интегрального датчика Холла. Величина проекции вектора индукции магнитного поля B прямо пропорциональна углу поворота вала датчика.
